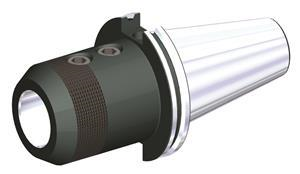

1-1/4 Inch Hole Diameter CAT40 5/8-11 Drawbar Thread Taper Shank End Mill Holder

  • Item Code: CV40ZEM125200
  • Brand: WIDIA-Erickson
  • Unit Size: 1

Description

Tech Specs

Back To Top
Body Diameter 1 Workpce Side (In) 2.2500
Body Diameter 1 Workpce Side (mm) 57.150
Flange-Front End Dist (In) 1.2480
Flange-Front End Dist (mm) 31.700
Gage Length 1 (Inch) 2.0000
Gage Length 1 (Metric) 50.800
Overall Length (Inch) 4.6870
Overall Length (Metric) 119.050
Usable Length (Inch) 1.2087
Usable Length (Metric) 30.700
Adapter Size Machine Side-EPP 0400
Adapter Style Machine Side-EPP SKG31ANSICAT InThdStyADw/CntC
Shank Length (Inch) 2.8110
Adapter Size Workpiece Side 1250
Adapter Style Machine Side CV-Caterpillar V-Flange In
Body Diameter Machine Side (mm) 63.500
Adapt/Shank/Bore Diameter WKPS F 1 1/4
Adapter/Shank/Bore Diameter (mm) 44.450
Body Diameter Machine Side (In) 2.5000
Adapter Type Machine Side Taper Shank
Flange Length (Metric) 15.875
System Size Machine Side CV40
Adapt/Shank/Bore Diameter WKPS (mm) 31.750
Units of Tool (Extract) IN - Inch
Adapt/Shank/Bore Diameter WKPS (In) 1.2500
Adapter/Shank/Bore Diameter (Inch) 1.7500
Brand WIDIA-Erickson
Clamp Screw ID Drive Size 3/8
Shank Length (Metric) 71.399
Adapter Type Machine Side-EPP SKG - Steep Taper
Adapter/Shank/Bore Diameter (Fractional) 1 3/4
