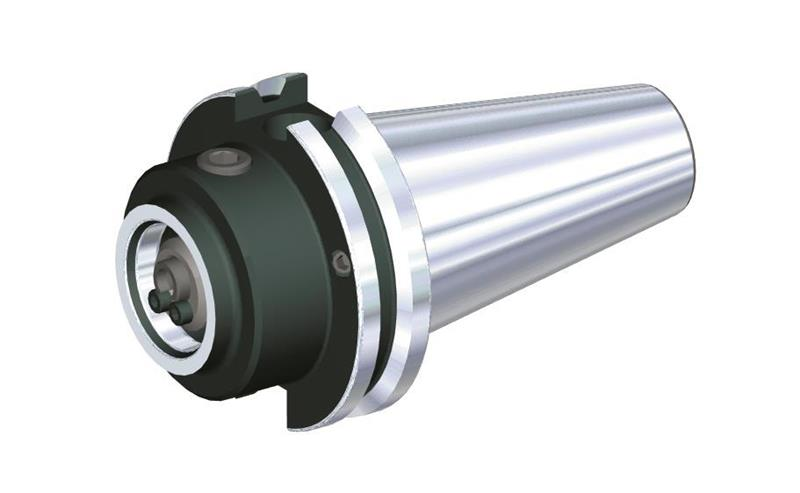

KM32 - CV50 Form B X 90mm Taper Shank Modular Adapter

  • Item Code: CV50BKM32354
  • Brand: WIDIA-Erickson
  • Unit Size: 1

Description

Tech Specs

Back To Top
Actuation Screw ID Drive Size 5 mm
Adapt/Shank/Bore Diameter WKPS (In) 1.2598
Adapt/Shank/Bore Diameter WKPS (mm) 32.000
Body Diameter 1 Workpce Side (mm) 32.000
Body Diameter 2 Workpce Sde (In) 2.7500
Body Diameter 2 Workpce Sde (mm) 69.850
Flange-Front End Dist (In) 2.7933
Flange-Front End Dist (mm) 70.950
Gage Length 1 (Inch) 3.5430
Overall Length (Inch) 7.5430
Usable Length (Inch) 1.8898
Usable Length (Metric) 48.000
Shank Length (Inch) 4.1250
Adapter Style Machine Side CV-Caterpillar V-Flange In
Body Diameter 1 Workpce Side (In) 1.2598
Body Diameter Machine Side (In) 3.8750
System Size Machine Side CV50
Adapter/Shank/Bore Diameter (Fractional) 2 3/4
Flange Length (Metric) 15.875
Adapter Type Machine Side Taper Shank
Adapter Type Machine Side-EPP SKG - Steep Taper
Adapter/Shank/Bore Diameter (mm) 69.850
Adapter Size Machine Side-EPP 0500
Shank Length (Metric) 104.775
Units of Tool (Extract) MM - Metric
Adapter Size Workpiece Side 0320
Adapter Style Machine Side-EPP SKG37ANSICATInThdStBADw/CnDCnC
Body Diameter Machine Side (mm) 98.425
Brand WIDIA-Erickson
Overall Length (Metric) 191.600
Adapter/Shank/Bore Diameter (Inch) 2.7500
Gage Length 1 (Metric) 90.000
Max Interference Diameter (Inch) 2.7500
System SizeWorkpiece Side KM32
